高校宿舍智能用电管理解决方案
方案价值
我国大型公共建筑的年耗电量是欧美等发达国家同类建筑物的1.5-2倍，大型公共建筑物的节能潜力巨大，对实现节能型社会有着重要意义。
高校作为公共建筑的一个重要组成部分，既是人口密集区也是能源消耗大户。高校用能环境复杂、用能种类繁多，常规的能源管理手段有着诸多的缺陷，不能有效的实现能耗的管理。因此，高校建立整体的能源管理系统方案，对明细化节能降耗管理工作，提升能源的使用效率和节能意识十分重要。
智慧能源管理系统采用分布式设计，由能效管理层、网络通讯层、现场设备层组成，可以完整的实现数据采集、校验、分析、处理、维护、授权、权限分级控制等，既保证了用户数据保密性、安全性的需求，又满足了用户的实际功能需求。
系统功能

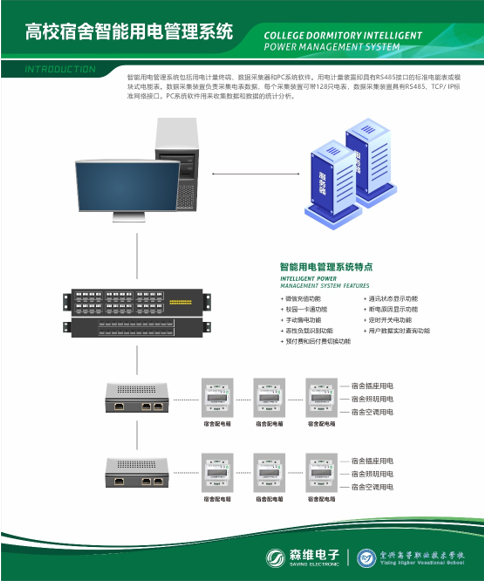

智能用电管理系统包括用电计量终端、数据采集器和PC系统软件。用电计量装置即具有RS485接口的标准电能表或模块式电能表。数据采集装置负责采集电表数据，每个采集装置可带128只电表，数据采集装置具有RS485、TCP/IP标准网络接口。PC系统软件用来收集数据和数据的统计分析。
用电计量终端有多种模式：具有RS485接口的标准电能表，带有液晶显示，三回路智能电表，四回路智能电表。标准电能表带液晶显示模块，可显示总用电量、已用电量和剩余电量，主要用于分布式安装；模块式表主要用于大规模集中安装的模式，摈弃了原集中式计量柜内部结构复杂、故障点多、维护难度大的缺点。
电表自带CPU，独立实现所有用电管理功能，安装简单，容易维护，是替代原集中式控电柜的新一代学生公寓用电管理设备。
系统功能说明

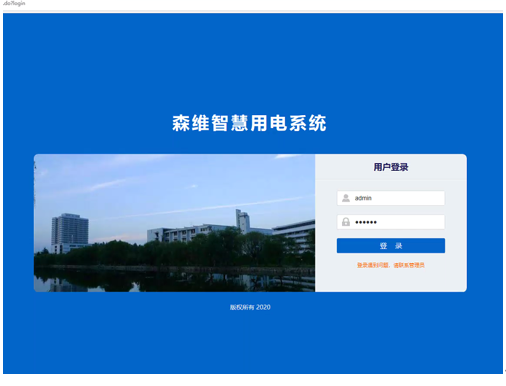

打开浏览器(IE10以上,Firefox, Chrom)地址栏输入地址后打开登录页面:

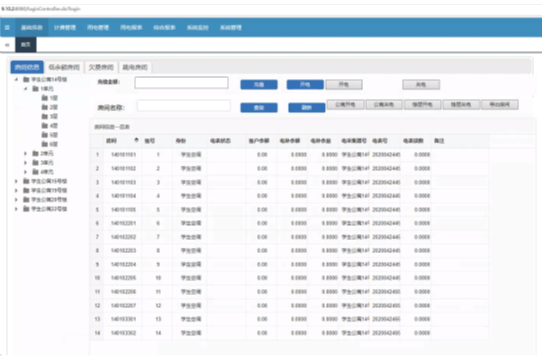

输入您的用户名、密码，点击[登录]，进入主界面:
充值购电

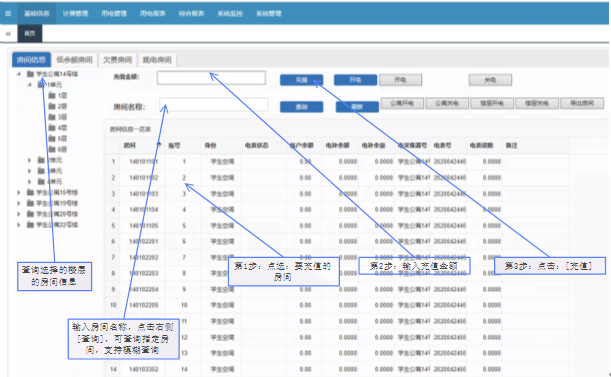

1)、在主界面上选择房间，输入充值金额，确定保存，后台会自动将金额写入电表。

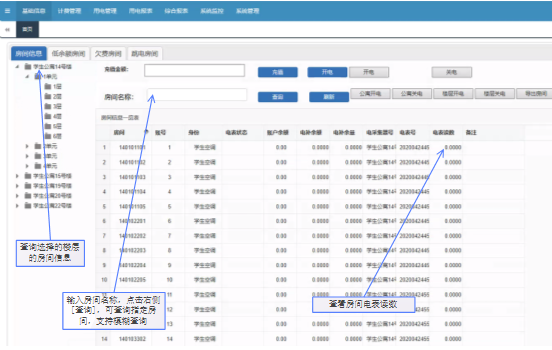

查看房间电表读数

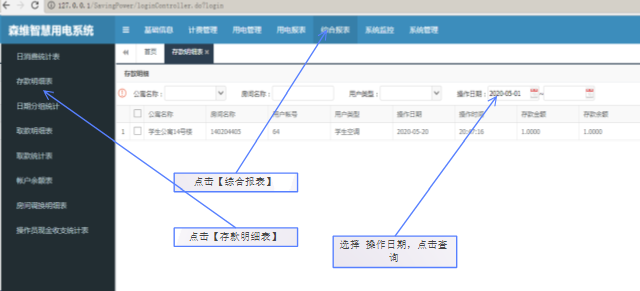

查看购电记录

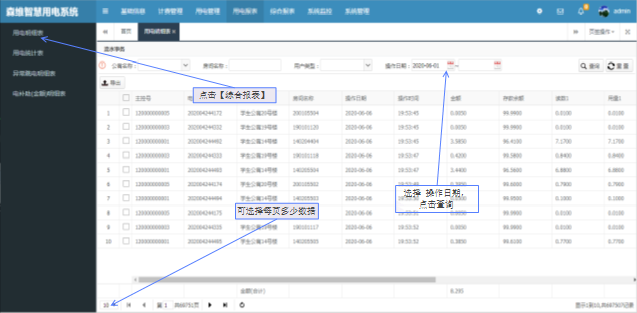

查看用电明细

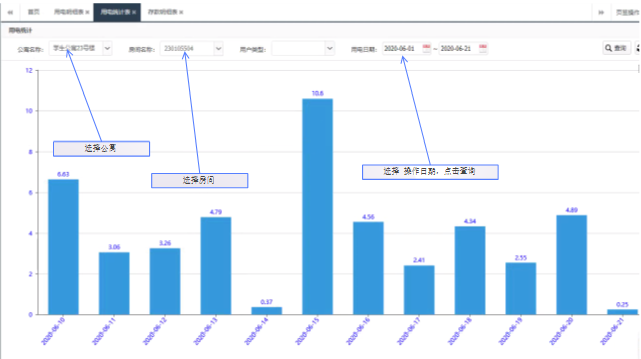

查看用电统计

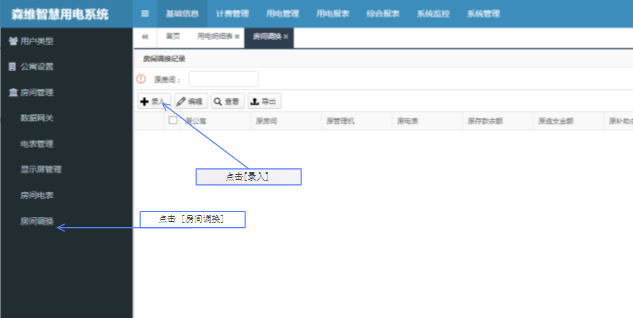

调换房间

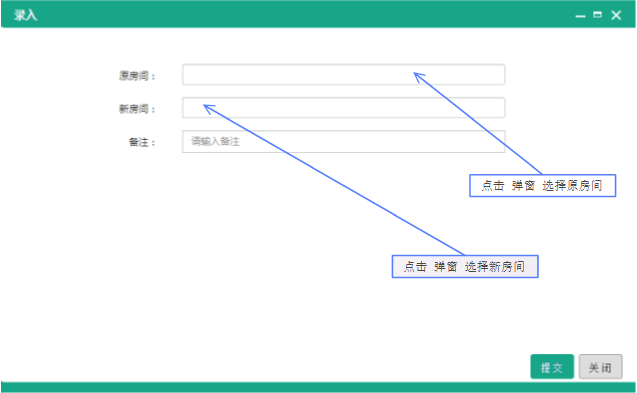

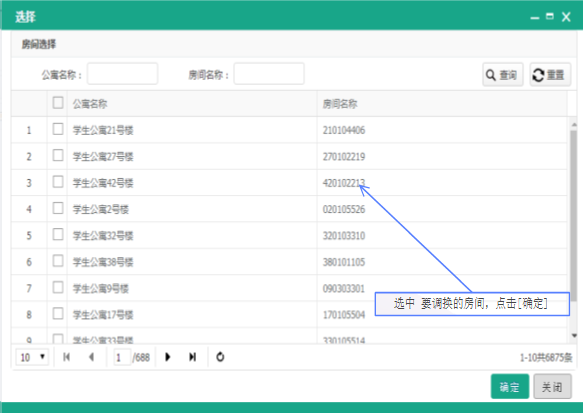

点击【录入】打开选择原房间、新房间页面：

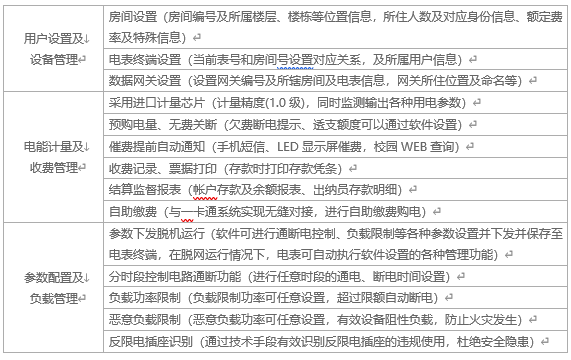

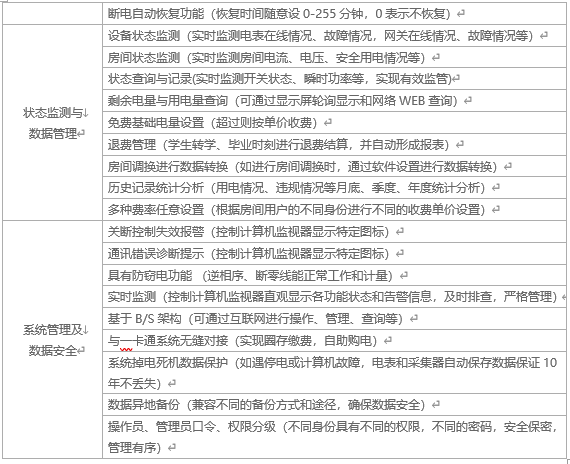

用户需求
产品介绍
1.1 概述
单相电子式电能表（导轨）是本公司按照国家电网公司智能电表相关技术规范研制生产的新一代电能计量产品。本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。
本产品完全符合以下标准要求：
GB/T 15284-2002 《多费率电能表 特殊要求》
GB/T 17215.323-2008 《交流电测量设备 特殊要求-第23部分 静止式无功电能表（2级和3级）》
GB/T 17215.321-2008 《交流电测量设备 特殊要求-第21部分 静止式有功电能表（1级和2级）》
GB/T 17215.211-2006 《交流电测量设备通用要求 试验和试验条件-第11部分：测量设备》
JJG 596-1999 《电子式电能表》
DL/T 614-2007 《多功能电能表》
DL/T 645-2007 《多功能电能表通信协议》

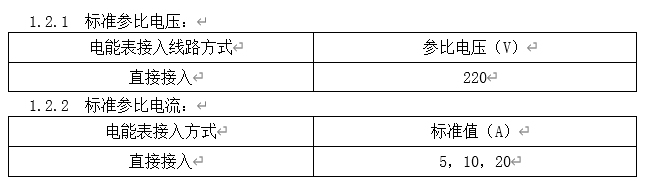

1.2 规格和主要参数
1.2.3 最大电流：不小于4倍参比电流。
1.2.4 参比频率：50Hz。
1.2.5 功率消耗
1.2.5.1 电压线路：在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率消耗在非通信状态下不大于1.5W、10VA；在通信状态下≤3W、12VA。
1.2.5.2 电流线路：
在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗≤1VA。
1.2.6 电能表常数：
1.2.7 准确度等级：1级/2级
1.2.8 环境条件
1.2.8.1 参比温度及参比相对湿度：
参比温度为23℃，参比相对湿度为40%～60%。
1.2.8.2 工作温度范围
1.2.8.3 工作相对湿度：不大于95%
1.2.8.4 大气压力：63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。
1.2.9 起动电流：
直接接入式 ≤0.004Ib
经互感器接入式 ≤0.002Ib
1.2.10 潜动：
当电能表施加参比电压的115％而电流线路无电流时，电能表测试输出不产生多于一个的脉冲。
1.2.11 百分数误差

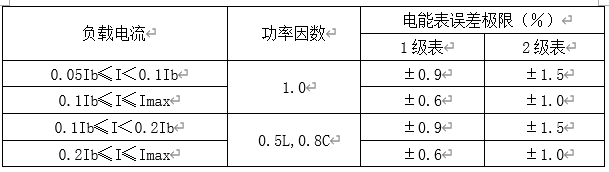

电能表在规定的参比条件下，其百分数误差不超过下表的规定。
1.2.12 外形尺寸：75.2×87.9×74（mm）
二、外形说明及安装
2.1 液晶显示及内容
电能表在上电时全屏显示2秒，方便检查。
默认自动循环显示购电金额、用电量、剩余金额，当前电价、购电次数；可以设置显示电压、电流、有功功率、功率因数等；
脉冲指示灯：红色，计量有功电能时闪烁，平时灭。

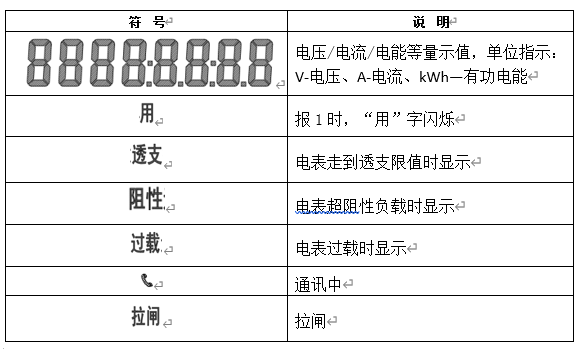

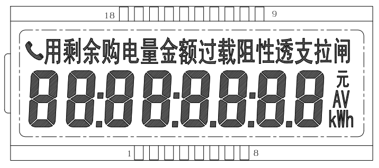

显示说明

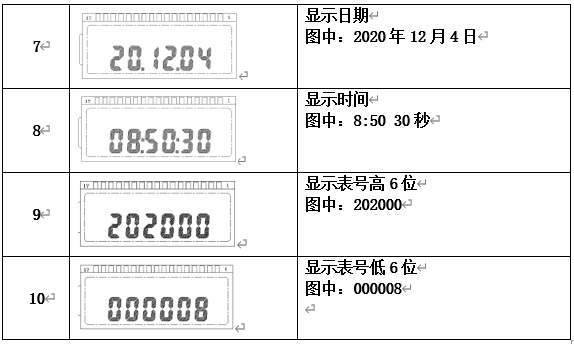

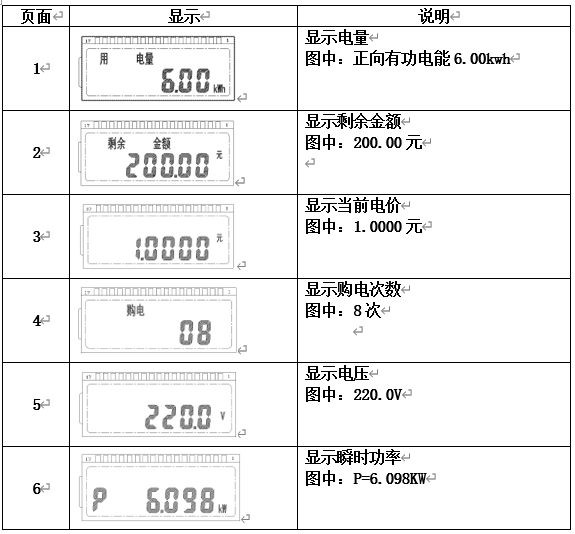

显示示例
2.2 电表的安装及接线
2.2.1 电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。

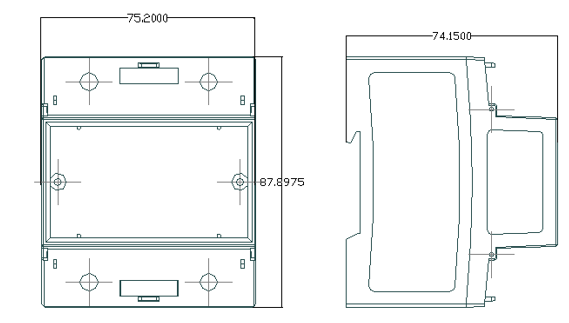

2.2.2 外观图：

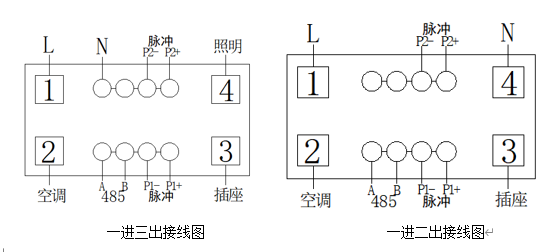

2.2.3 端子接线图

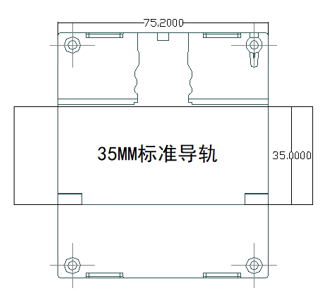

2.2.4 安装尺寸图
三、功能说明
3.1 计量功能
具有双路正向有功电能电能计量功能，能存储其数据。
3.2 测量及监测
能测量、记录、显示当前电能表的电压、电流、功率、功率因数、电网频率等运行参数。测量误差（引用误差）不超过±1％。
3.3 脉冲输出
电能表具备两路与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测试输出装置的特性符合GB/T 15284—2002的要求。
3.4 通信接口
3.4.1 具有接触型RS485通信接口
3.4.2 S485接口设计的缺省波特率为2400bps
3.4.3 电能表通信协议符合DL/T 645-2007及其备案文件。
3.4.4 RS485通信接口抗干扰性能符合DL/T614-2007的要求。
3.4.5 RS485通信接口与电能表内部电路实行有效的电气隔离，有失效保护措施。
3.5 时段控制
具有日历、时钟，在24h内可以任意编程8个时段控制拉合闸；时段的最小间隔为15min；时段可跨越零点设置。且空调、插座、照明三路各含8个时段：可实现三路分别控制，互不影响。
支持通过RS485通信接口修改时区表、时段表，并具有防止非授权人操作的安全措施。
3.6 阻性负载识别功能
电能表三路皆具备阻性负载识别功能，超过设置的最大阀值时，电表拉闸断电，需由计算机远程控制合闸。(三路可选)
3.6.1 空调单独具备阻性负载识别功能以防偷接电，最大功率阀值可设
3.6.2 插座具备阻性负载识别功能，最大功率阀值可设。
3.6.3 照明具备电流限制功能，超过限值自动掉电。
3.7 预付费功能
电费计算在表内计算存储。电能表接收远程售电系统下发的拉闸、合闸、数据抄读指令等时，需通过严格的密码验证及安全认证。
当表内余额低于设定阀值时，电表显示屏的背光灯长亮或电表拉闸报警一次，提醒用电户及时充值。当剩余电量为0后，自动断电，直至重新付费后自动恢复供电。
3.8 远程控制
远程售电系统下发的拉闸、合闸、保电指令，可以实现电能表的远程拉合闸控制。
四、安装
4.1 电能表在安装前，检查生产厂铅封。铅封完好，开始安装。
4.2 电能表应安装在室内或室外坚固的耐火墙上，安装高度1.8m左右，空气中无腐蚀性气体。
4.3 电能表应按照说明书所示的接线图接线，最好用铜线或铜接线头接入。
五、运输与贮存
5.1 电能表在运输和拆封时，不应受到剧烈冲击。应按照GB/T5464-1995《仪器仪表包装通用技术条件》的规定运输和储存。
5.2 电能表在仓库内应放在货架上，与地面、墙面的距离0.5m以上,叠放高度不超过10箱；拆箱后,单只表叠放高度不超过10只。
六、质保期限
电能表在售出之日起18个月内，在制造厂铅封完好且用户遵守说明书要求情况下，发现电表不符合国家标准GB/T17215要求时，制造厂给予免费修理或更换，18个月至5年内，制造厂保证修理，但核收成本费。
